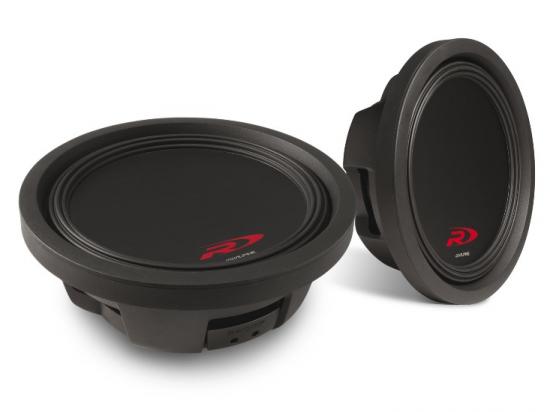

Сабвуфер Alpine SWR-T10:
Сабвуферы SWR-T10 серии Type-R 10-дюймовая модель имеет установочную глубину 83 мм и при этом, несмотря на компактные размеры, сабвуфер способен выдавать довольно мощный бас! Очень скромные объемы корпусов – от 10 литров для «10» и от 17 литров для «12» - означают, что вы можете разместить басовое звено своей системы практически в любом месте автомобиля.
В сабвуферах можно насчитать не менее семи новейших, впервые применяемых технологий Alpine. Эти инновации позволили Type-R T10 работать с такими же мощностями как и обычные модели , и при этом иметь меньшую глубину.
Высокоамплитудный подвес сложной формы (H.A.M.R) обеспечивает высокое значение максимального линейного перемещения Xmax (15 миллиметров), что позволяет сабвуферам выдавать мощный бас с низкими искажениями. Неодимовый магнит, в пять раз мощнее традиционных ферритовых магнитов.
Работа с высокими мощностями стала также возможна благодаря эффективной системе отведения тепловой энергии от звуковой катушки. Фактически вся литая алюминиевая корзина работает целиком как радиатор охлаждения.
Характеристики сабвуфера :
Оптимальные параметры закрытого ящика |
Внутренний объем нетто закрытого ящика |
9,91 л |
Граничная частота (F3) |
49 Гц |
Рекомендуемый объем закрытого ящика |
11,89 л |
Внешние размеры закрытого ящика |
508 x 317,5 x 127 см |
Диапазон объемов закрытого ящика |
7,08 - 14,16 л |
Полная добротность (QTC) |
0,8 |
Технические характеристики |
Пиковая мощность |
1800 Вт |
Долговременная мощность RMS |
600 Вт |
Сопротивление звуковой катушки |
4 Ом |
Чувствительность |
83 дБ (1В/ 1 м) |
Рекомендуемый тип корпуса |
Закрытый ящик,Фазоинверторный |
Частотная характеристика |
28 - 200 Гц |
Параметры Тиля-Смолла |
Линейное перемещение, одностороннее [(Hvc-Hag)/2] Xmax |
15 мм |
Эквивалентный объем (Vas) |
20 л |
Механическая добротность (Qms) |
6.87 |
Электрическая добротность (Qes) |
0.58 |
Полная добротность (Qts) |
0.53 |
Максимальное механическое перемещение (от пика до пика) (Xmax) |
53 мм |
Площадь диффузора (Sd) |
346 см2 |
Активное сопротивление обмотки (Re) |
3,85 Ом |
Высота зазора (Hag) |
28 мм |
Высота катушки (Hvc) |
15 мм |
Частота собственного резонанса диффузора (Fs) |
32.5 Гц |
Индуктивность (Le) |
3,22 / 0,93 (1 Гц / 20 кГц) мГн |
Оптимальные параметры фазоинверторного корпуса |
Внешние размеры фазоинверторного корпуса |
711,2 x 342,9 x 130,18 см |
Внутренний объем нетто фазоинверторного корпуса |
16,99 л |
Граничная частота (F3) |
29 Гц |
Объем фазоинверторного порта |
4,25 л |
Площадь фазоинверторного порта |
46,77 см2 |
Диапазон объемов фазоинверторного корпуса |
14,16 - 21,24 л |
Рекомендуемый объем фазоинверторного корпуса |
21,24 л |
Длина фазоинверторного порта |
622,3 мм |
Размер порта фазоинвертора |
9,21 х 5,08 см |
Установочные размеры |
Монтажная глубина |
83 мм |
Монтажный диаметр |
231 мм |
Конструкция |
Размер динамика |
10" |
Звуковая катушка |
4" (100 мм), однослойная |
Магнитная система |
Неодимовый магнит |
Диффузор |
Алюминиевый |
Корзина |
Алюминиевая |
Центрирующая шайба |
С прогрессирующим шагом, с вплененными токоподводами |
Масса магнита |
560 г |
Подвес |
Высокоамплитудный, сложной формы (HAMR), материал Santoprene |
|
