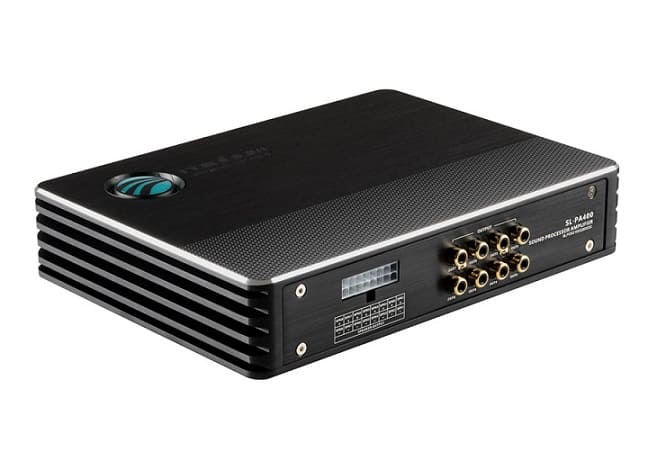

Процессорный усилитель Rainbow SL-PA400 Neo DSP

Компактный 8 канальный усилитель и 10 канальный процессор DSP для апгрейда штатных аудиосистем и построения многополосных систем высокого уровня. Особенностью данного устройства является его ультракомпактность с неограниченными возможностями цифрового сигнального процессора, плюс ювелирная обработка сигнала в высоком разрешении! Аппарат имеет 8 независимых каналов предусилителя (RCA) для подключения внешних усилителей, 2 линейных (RCA) входа,8 входов высокого уровня с автоматическим включением для подключения штатных систем, оптический вход Toslink, 8 каналов усиления на двух микросхемах Toshiba TCB503HQ. Сопротивление нагрузки (акустических систем) 2-4 Ом, что положительно сказывается на энергетическом запасе секции усилителя. На базе EL-PA400 NEO можно проектировать различные многополосные конфигурации аудиосистем. Будь это улучшение штатной системы, либо система уровня Hi-Fi с внешними усилителями мощности.
В аппарате имеется встроенный Bluetooth модуль. Он обеспечивает стримминг контента со смартфона с помощью кодека SBC и работу по контролю и настройке с приложениями для Android, iOS.
Устройство имеет программный плеер. Порт USB Type-A предназначен для воспроизведения музыкальных файлов с флэш-накопителей. Поддержка FLAC (16 Bit /44.1 kHz). Все эти возможности делают EL-PA400 NEO цифровым мозгом музыкальной системы автомобиля.
При использовании смартфона или источника звука с оптическим выходом, рекомендуется использовать внешний регулятор DRC NEO (опция). С его помощью управление процессором и воспроизведение контента становится эргономичным и безопасным.
С помощью полноценного 10 канального Цифрового Сигнального Процессора (DSP) легко вывести звучание штатной системы на более высокий уровень.
Ювелирная обработка цифрового сигнала возложена на чип AK7735EQ от Asahi Kasei. За цифро-аналоговое преобразование отвечает MS4344, а за аналогово-цифровое преобразование MS5358.
Настройка процессора осуществляется из приложений для Android, iOS, а также с ПК Windows - порт USB Type-B (кабель 1,35 м в комплекте)
Поканальный кроссовер с неограниченными возможностями: ФНЧ/ФВЧ/ПФ/ФИНЧ, 20 - 20000 Гц с шагом 1 Гц, характеристика затухания 6 - 48 дБ/окт, выбор типа фильтра Linkwitz/Butterworth/Bessel.
Настроить сцену позволит временная коррекция звукового поля в каждом канале. Временные задержки 0 - 25 мс / 0 - 850 см, шаг - 0,01 мс.
Также имеется регулировка уровня выходного сигнала в каналах и инверсия фазы на 180°
Откорректировать Амплитудно Частотную Характеристику (АЧХ), предназначен параметрический 1/3 октавный эквалайзер - 31 полоса в каждом из 6 каналов. Диапазон 20 - 20000 Гц с шагом 1 Гц, Добротность 0,3 - 50, Уровень -18/0/+18 дБ шаг 0,1 дБ.
Помимо полнейшего настроечного инструментария, присутствует функция «Solo». При ее включении деактивируются все каналы, кроме выбранного. Очень удобно при настройке многоканальных систем.
В части микшера, заложена возможность к основному сигналу, подмешивать сигнал с других источников. Например, в режиме прослушивания музыки со смартфона, микшируется сигнал от навигации штатного ГУ по высокому уровню.
В цепях питания конденсаторы Rubycon, Nichicon что эффективно сказывается на итоговом звучании аппарата.
Ко всем достоинствам EL-PA400 NEO добавляется относительная простота интеграции в штатные системы. Устройство устанавливается «в разрыв» штатного головного устройства (усилителя) и акустических систем (с учетом особенностей отдельно взятой марки и модели авто)

Особенности

• ЦАП Texas Instruments (Burr-Brown) - PCM1681
• Микросхемы усилителя мощности - STMicroelectronics TDA-7851L
• Процессор обработки сигнала - Analog Devices ADAU1450
• АЦП Texas Instruments (Burr-Brown) - PCM1840
• Операционные усилители - NJM 4558
• Автовключение при наличии сигнала на входах Hi-Level
• Отключение сигнала - Поканально + режим Соло
• Характеристика затухания - 6, 12, 18, 24, 30, 36, 42, 48 дБ/окт
• Временные задержки - Поканально, 0 - 20 мс / 0 - 692 см
• Эквалайзер - Поканально, 10 полос, 20 - 20000 Гц с шагом 1 Гц, Добротность 0,4 - 128, Уровень -20/0/+20 дБ, шаг 0,1 д
• Пресеты настроек пользователя - 6
• Регулировка уровня выходного сигнала
• Фазовращатель - 0 - 180°
• BT-модуль RAINBOW-BT5.0 (опция)
• Тип фильтров - Butterworth, Linkwitz-Riley, Bessel
